Резак машинный является универсальным 3-х трубным резаком с возможностью применения газосмесительных мундштуков внутрисоплового смешения газов. Могут быть использованы мундштуки для ацетилена и пропана. Резак подходит для машин термической резки с электрическим приводом для прямолинейного реза листового проката низкоуглеродистых сталей – CG-30 с одним резаком и CG-100 с двумя резаками.
Резак изготовлен из латуни. Регулировка рабочего положения «вверх-вниз» осуществляется за счет суппорта, к которому прикреплен резак. В конструкции резака предусмотрены присоединительные штуцеры для крепления газоподводящих рукавов диаметром 6 мм, с развальцованными наконечниками и накидными гайками.
Установочные и присоединительные размеры:
Гайка крепления мундштука – M22х1,5
Штуцер кислорода подогревающего (КП) – М12х1,25
Штуцер кислорода режущего (КР) – М12х1,25
Штуцер горючего газа (ГГ) – М12х1,25LH
Комплектация:
Резак машинный для CG-30 и CG-100 в сборе – 1 шт.
*В комплект поставки не входят пропановые и ацетиленовые мундштуки. Приобретаются отдельно.

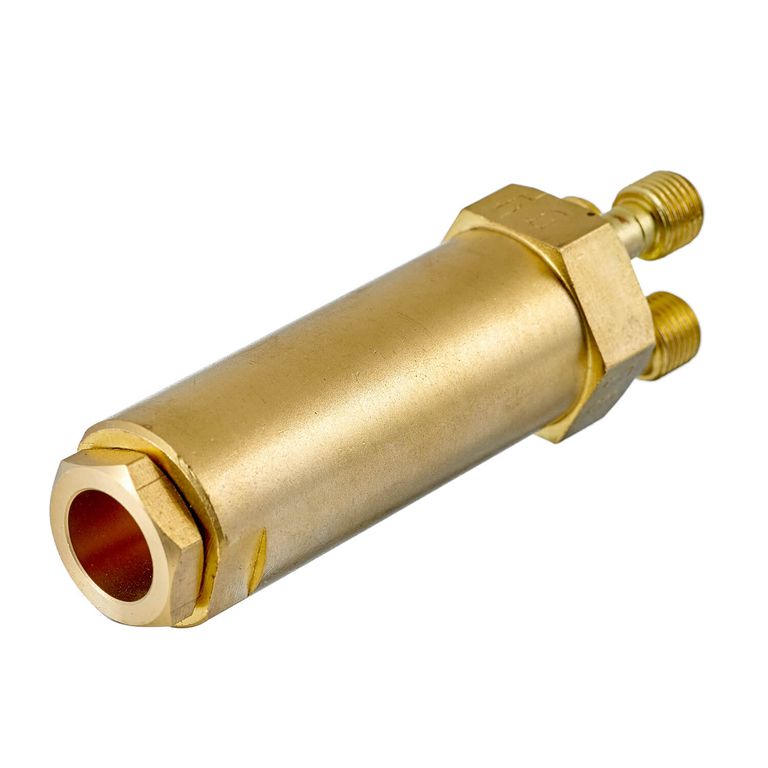

:format(webp):no_upscale()/ee1af7406e50491.s2.siteapi.org/catalog/images/9db529061a01a75dca93f4c8db5315eb "Резак машинный для CG-30, CG-100")

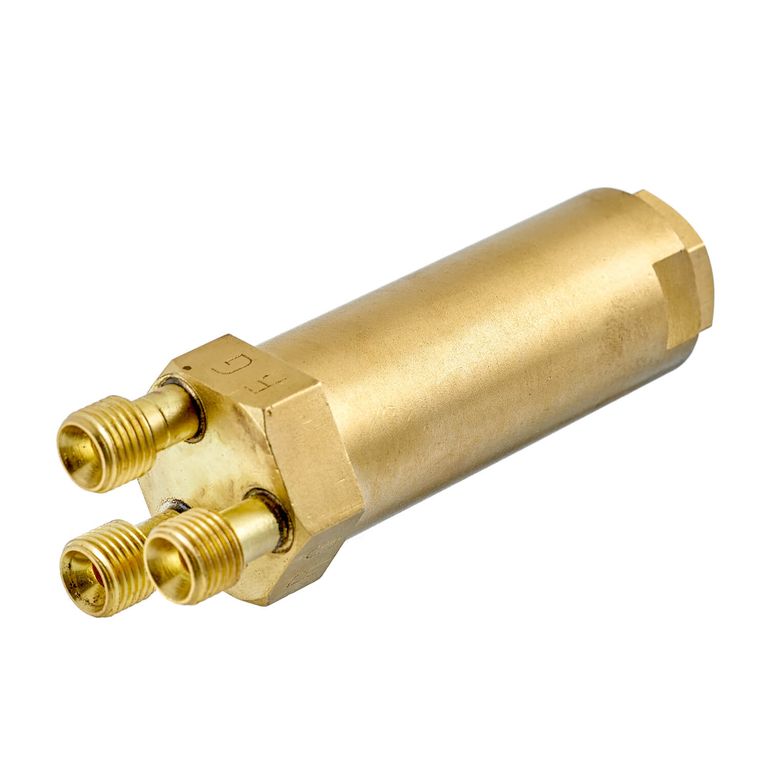

:format(webp):no_upscale()/ee1af7406e50491.s2.siteapi.org/catalog/images/f66c4ae5b1e65e46fa9eb6f695e02340 "Резак машинный для CG-30, CG-100")
